| 技术指标 | HYSZ-40 | HYSZ-80 | HYSZ-120 | HYSZ-150 | HYSZ-250 | HYSZ-300 |
|---|---|---|---|---|---|---|
| 额定功率 | 40KW | 80KW | 120KW | 150KW | 250KW | 300KW |
| 峰值功率 | 48KW | 96KW | 150KW | 180KW | 300KW | 360KW |
| 直流额定电压 | 400Vdc | 267Vdc | 240Vdc | 300Vdc | 375Vdc | 450Vdc |
| 通道数 | 单通道 | |||||
| 额定电流/道 | 100A | 300A | 500A | 500A | 667A | 667A |
| 峰值电流/道 | 120A | 360A | 600A | 600A | 780A | 780A |
| 交流特性 | ||||||
| 输入方式 | 三相四线，400Vac±15% | |||||
| 额定电流 | 60A | 120A | 180A | 225A | 375A | 450A |
| 功率因数 | ≥0.99 | |||||
| 电流谐波 | ≤4% | |||||
| 直流特性 | ||||||
| 电压范围 | 24Vdc～800Vdc | |||||
| 电压精度 | ≤0.1%F.S | |||||
| 电流精度 | ≤0.1%F.S | |||||
| 显示电压纹波 | ≤0.1%F.S | |||||
| 显示电流精度 | ≤0.1%F.S | |||||
| 响应时间 | ≤5ms | |||||
| 回馈特性 | ||||||
| 交流电压 | 342ac～440Vac | |||||
| 交流频率 | 47.5Hz～52.5Hz | |||||
| 功率因数 | ≥0.99 | |||||
| 谐波含量 | ≤4% | |||||
| 切换时间 | ≤10ms | |||||
| 回馈功率 | 支持满功率回馈电网 | |||||
| 通讯与接口 | ||||||
| 通讯接口 | 以太网（标配）、RS485（选配） | |||||
| 外部接口 | 紧急停止、启动/停止、故障检测、运行状态监测 | |||||
| 安全特性 | ||||||
| 绝缘电阻 | ≥20MΩ | |||||
| 耐压性能 | 2000Vdc，1 分钟 | |||||
| 接地电阻 | ≤100MΩ | |||||
| 保护功能 | 缺相、过热、过压、限压、恒功率、过流、短路、过载 | |||||
| 噪音 | ＜65dB（1 米处） | |||||
| 防护等级 | IP21 | |||||
| 工作环境 | ||||||
| 温度 | -20℃～50℃ | |||||
| 湿度 | 90%，无凝露 | |||||
| 海拔 | ≤2500 米 | |||||
| 冷却方式 | 智能强制风冷 + IGBT 热管散热器 | |||||

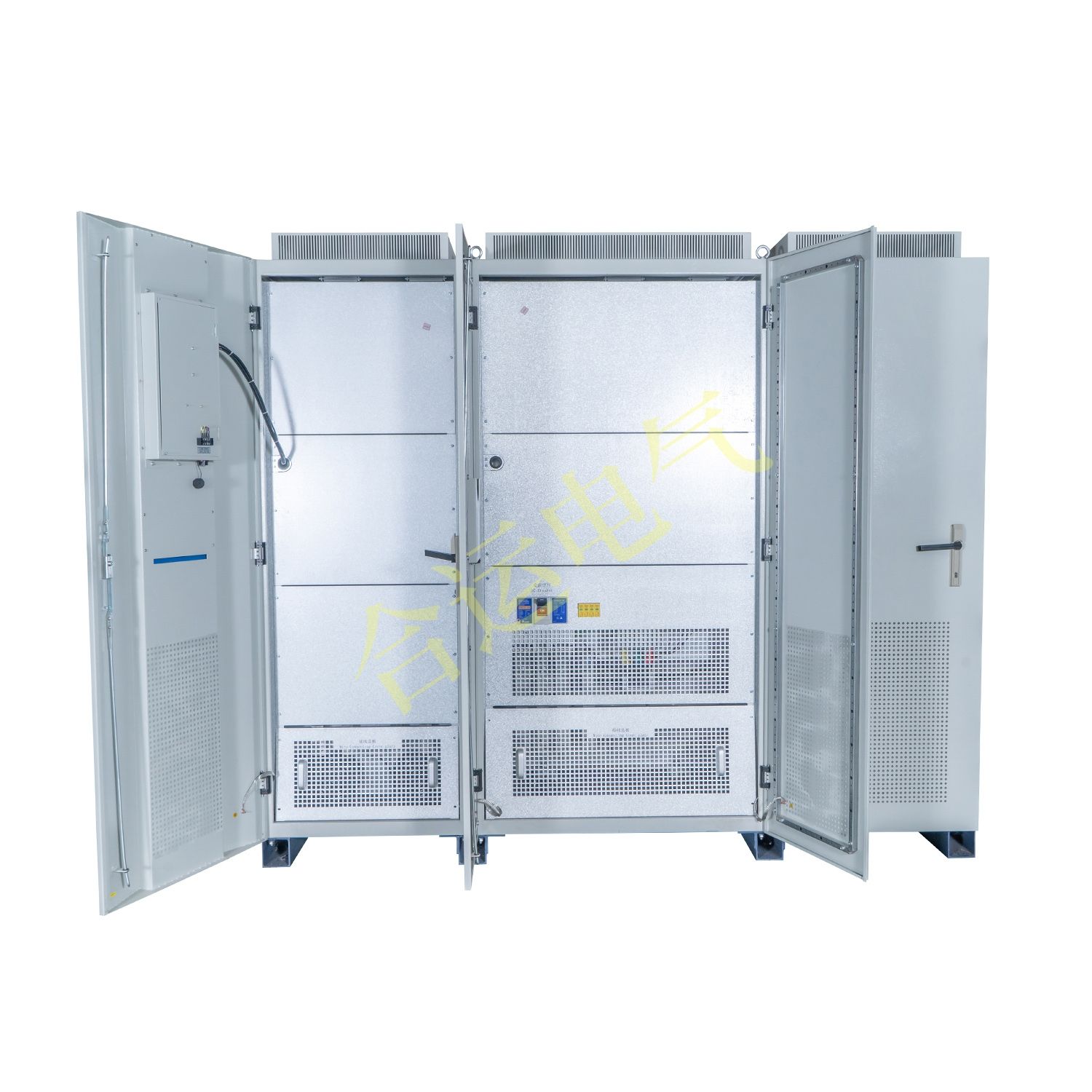

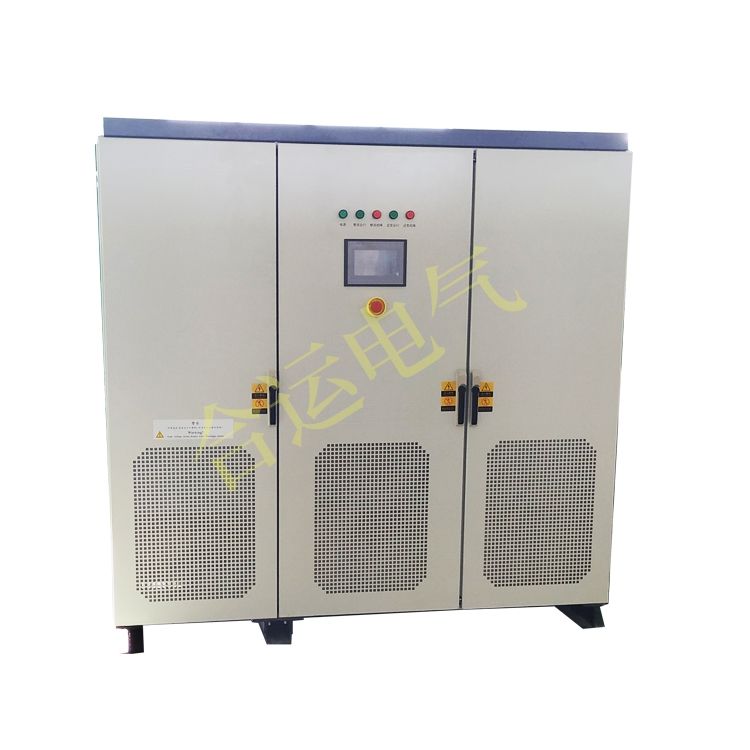

双向直流电源 · HYSZ 系列高精度可编程直流电源
合运电气 HYSZ 系列高精度双向直流电源采用两级变换 IGBT 结构，直流输出特性具有高精度及高动态响应，具备自动双向运行功能，可将能量回馈电网，同时具有电源、负载两种特性，全数字控制、可编程，适配多种应用场合。
能量回馈电网
精度≤0.1%F.S
响应≤5ms
40-300KW
获取双向直流电源方案报价
产品介绍
HYSZ 系列高精度双向直流电源是采用两级变换结构、IGBT 式高精度、高可靠性、可编程、自动运行的直流电源。内置工频隔离变压器 + LC 交直流滤波，输入输出电气隔离；可将能量回馈电网，同时具有电源、负载两种特性；DCDC 侧采用载波移相电路，使直流输出侧精度更高、纹波更小。输出具有恒压、恒流、恒功率等多种模式。
产品特点
电气隔离
内置工频隔离变压器 + LC 交直流滤波，输入输出电气隔离。
英飞凌 IGBT 两级变换
英飞凌高压 IGBT 模组两级变换，纯数字化工频隔离电源。
能量回馈电网
同时具有电源、负载两种特性，支持满功率回馈电网，节能高效。
高精度低纹波
DCDC 侧载波移相电路，直流输出精度更高、纹波更小（≤0.1%F.S）。
宽范围快响应
输出电压范围宽、精度高、动态响应快（响应时间 ≤5ms）。
多模式可编程
恒压、恒流、恒功率等多种模式，全数字控制、可编程自动运行。
双向直流电源技术参数
以下为 HYSZ 系列 40KW～300KW 六个标准型号技术指标。
典型应用领域
新能源储能
储能电池充放电双向变换与测试。
轨道交通能量回收
制动能量回馈再利用。
工业节能
直流母线能量回收与再利用。
电池测试
动力电池充放电循环测试。
IT 服务器供电
直流母线供电与后备。
定制服务
电压、电流、功率均可定制。
为什么选择合运电气
经验 · Experience
深耕电源领域，双向直流电源已服务于储能、轨道交通、电池测试等场景，项目可实地考察。
专业 · Expertise
两级变换 IGBT + 工频隔离 + 载波移相，恒压/恒流/恒功率多模式，40KW～300KW 覆盖，能量满功率回馈。
真实 · Authority
实测数据：精度 ≤0.1%F.S、响应 ≤5ms、PF ≥0.99、耐压 2000Vdc/1 分钟；可提供技术文档与测试报告。
可靠 · Trust
完善保护（缺相/过热/过压/过流/短路/过载）+ 以太网远程监控；质保售后、一对一工程师对接。
